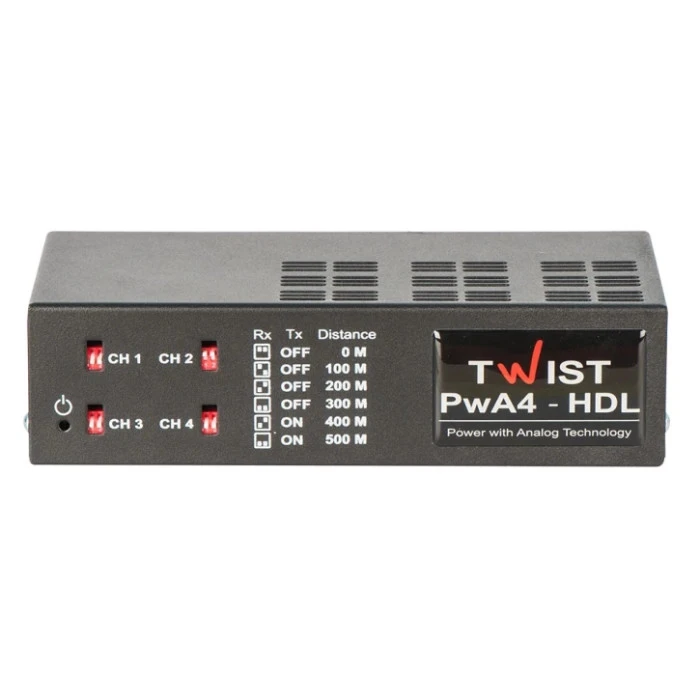

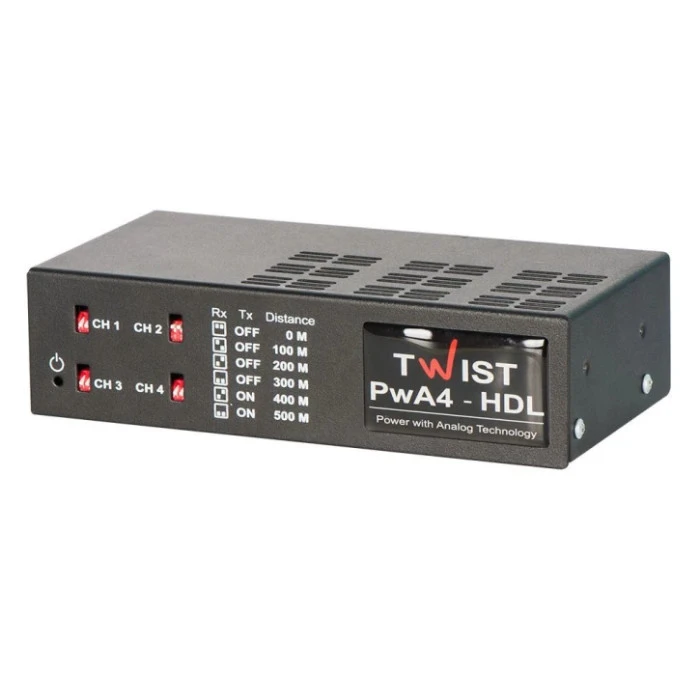

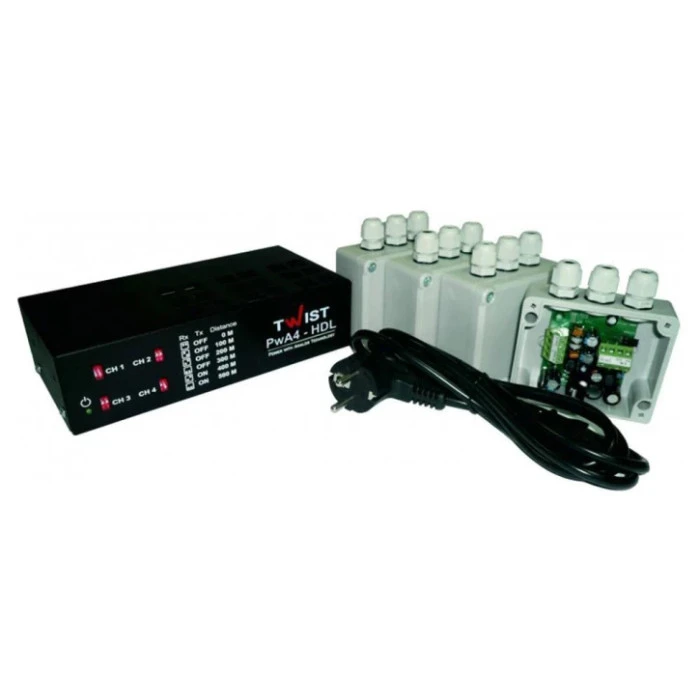

Комплект усилителей Twist PwA-4-HDL

Описание Комплект усилителей Twist PwA-4-HDL

Принцип работы

Активный, 4-х канальный для форматов D1 960H, TVI, CVI, AHD, передача до 500м, питание камеры до 1А.



Комплект усилителей для четырехканальной передачи видеосигнала TWIST PwA4-HDL использует технологию PwA для передачи четырех черно-белых или цветных композитных видеосигналов формата D1, 960H, HD TVI, HD CVI, AHD и питания видеокамер по кабелю витой пары UTP, FTP, SFTP и аналогично. Технология PwA позволяет передавать питание для удаленных видеокамер по свободным витым парам в одном многопарном кабеле, рядом с изображением. Комплект имеет встроенную систему защиты со стороны линии связи от приведенных напряжений, вызванных электромагнитными импульсами высоких энергий.



В отличие от PwA4-HD передает питание (500м для камер с потреблением до 1А).

Функции и особенности

• Применяется для передачи видеосигнала в системах видеонаблюдения;


• Поддерживает работу с камерами высокого разрешения;


• Предназначено для передачи композитного видеосигнала формата D1, 960H, HD TVI, HD CVI, AHD;


• Используется для передачи видеосигнала питания видеокамер по кабелю витой пары UTP, FTP, SFTP и аналогичным на расстояние до 500 м.



Таблица совместимости форматов там максимальной дальности передачи сигнала

Характеристики

• Количество каналов передачи данных: 4;


• Напряжение питания комплекта: ~110-250 В, 50 Гц;


• Максимальная мощность потребления комплекта от сети ~220В, 50 Гц (4 камеры 12В/0.7А, дальность 500м): 80Вт


• Номинальное входное/выходное напряжение видеосигнала: (1+/- 10%) В;


• Входное/исходное сопротивление (кодер/декодер): 75 Ом


• Диапазон рабочих частот: 15 Гц – 40 МГц;


• Неравномерность частотной характеристики: не более 3 дБ;


• Допустимый импульсный 10/1000 мкс ток разряда в линии передачи видеосигнала (кодер/декодер): 57 А;


• Выходное напряжение питания (камеры) постоянного тока/ток на выходе кодера: (12 +/- 5%) в/0 -0.1 А DC;


• Защита от перегрузки по току, от перегрева, от перенапряжений по входу и в ходу

  - Кодера: короткое заикание

  - декодер: >2А;


• Размеры

  Плата кодера (для установки в гермобокс): 65 x 53 x 34 мм;

  Кодер (брызгозащищенное исполнение): 96 x 89 x 43 мм;

  Декодер: 210 x 120 x 57 мм/
