Комплект усилителей TWIST-HD-MICRO Twist 14751

Описание Комплект усилителей TWIST-HD-MICRO Twist 14751

Принцип работы

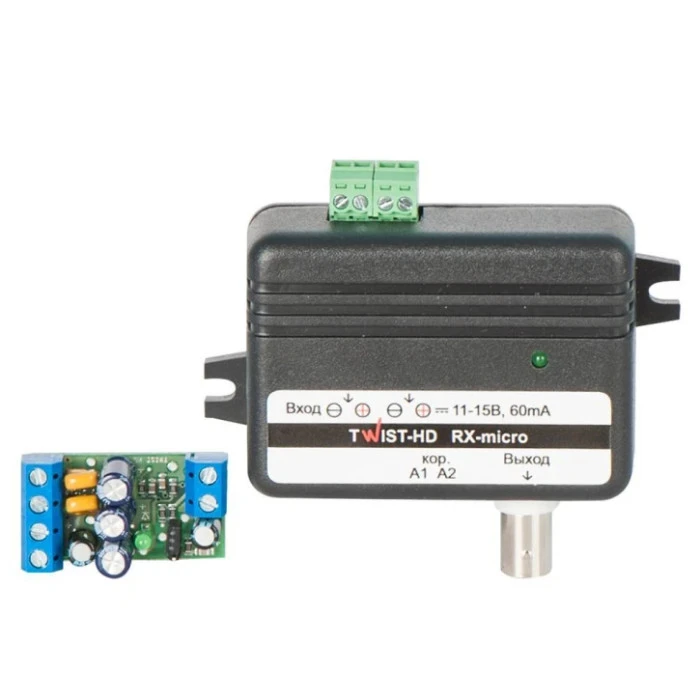

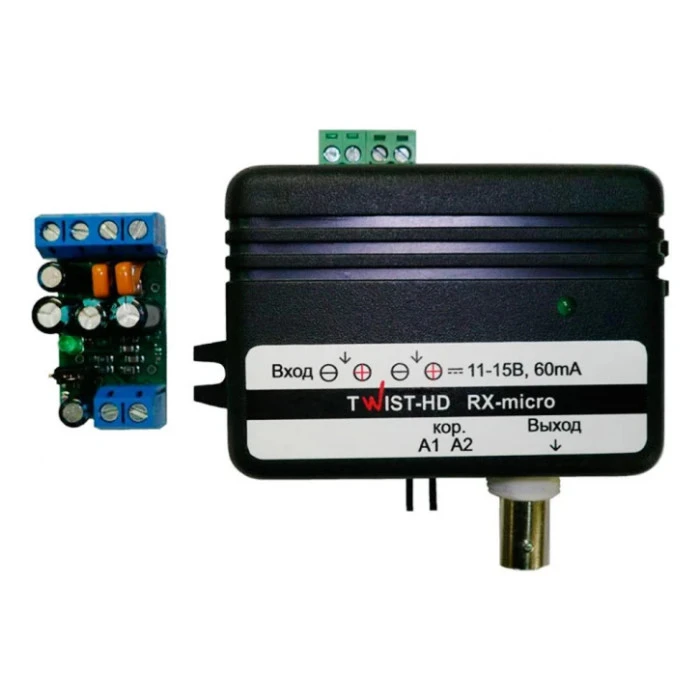

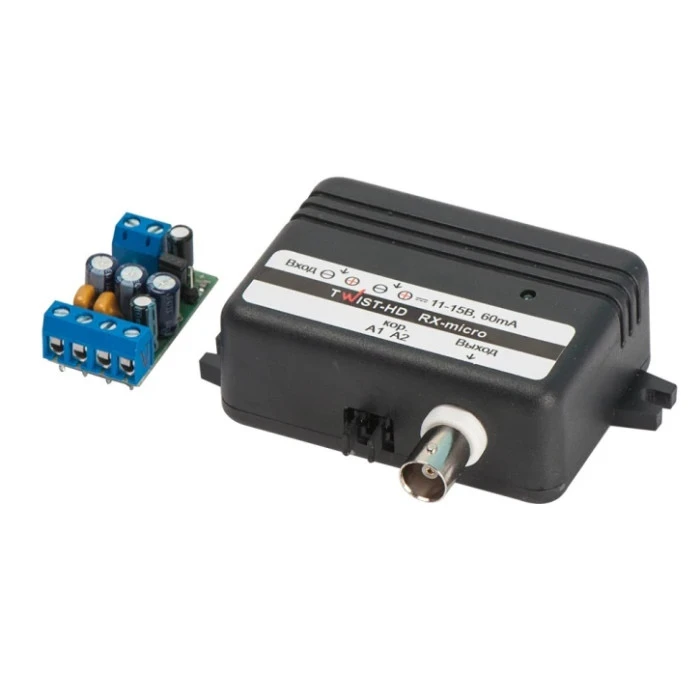

Комплект усилителей TWIST-HD-micro (далее комплект) предназначен для передачи черно-белого и цветного композитного видеосигнала формата D1, 960H, HD TVI, HD CVI, AHD по витой паре UTP, FTP, SFTP и аналогичным на расстояние до 500 м в зависимости от типа используемого кабеля. Комплект имеет встроенную систему защиты со стороны линии связи от приведенных напряжений. Точное согласование с линией передачи позволяет выполнять многоканальную передачу видеосигналов от видеокамер и других источников видеосигналов по одному многопарному магистральному кабелю без заметного взаимного воздействия каналов, используя необходимое число комплектов.

Передатчики и приемники видеосигнала по витой паре используются для передачи видеоданных на расстоянии. Обычно для не больших расстояний используются пассивные приемники и передатчики, для больших активны. В активных применимых схемотехниках направлена на усиление передачи и приема сигнала. Передатчики и приемники часто работают в паре и могут комбинироваться в зависимости от задач, поставленных перед системой видеонаблюдения. Более совершенные устройства употребляют сложные методы передачи сигнала, включающие методы помехозащищенности. Благодаря активным приемникам и передатчикам также компенсируются помехи вызванные наводками по цепи питания. При правильной настройке в некоторых случаях можно получить очень высокие показатели качества сигнала даже при передаче его на большие расстояния.

Функции и особенности

• Применяется для передачи видеосигнала в системах видеонаблюдения;
• Поддерживает работу с камерами высокого разрешения;
• Активный, для форматов D1, 960H, TVI, CVI, AHD
• Способен передать цветной сигнал по витой паре на расстояние до 500 м.

Характеристики

• питание комплекта стандартного исполнения:
  -Активный кодер TWIST-HD-TX-micro: 12В+/-10% DC;
  -Декодер TWIST-HD-RX-micro: 11В – 15В DC;
• Потребление комплекта стандартного исполнения
  - активный кодер TWIST-HD-TX-micro: не более 50 мА;
  - декодер TWIST-HD-RX-micro: не более 60 мА;
• Входное сопротивление (кодер): 75 0м;
• Номинальное входное/выходное напряжение видеосигнала: 1В;
• Выходное сопротивление (декодер): 75 Ом;
• Диапазон рабочих частот: 15Гц – 40МГц;
• Неравномерность частотной характеристики по всему диапазону (UTP CAT5E 305м): не более 3 дБ;
• Размеры
  - кодер TWIST-HD-TX-micro: 38 х 20 х 17 мм;
  - декодер TWIST-HD-RX-micro: 87 х 77 х 28 мм.

Характеристики:
Диапазон рабочих температур
От -20 до +50°C
Рабочая влажность
До 90%
Размеры
38 х 20 х 17 мм (кодер) / 87 х 77 х 28 мм (декодер)
Гарантия
12 мес.
