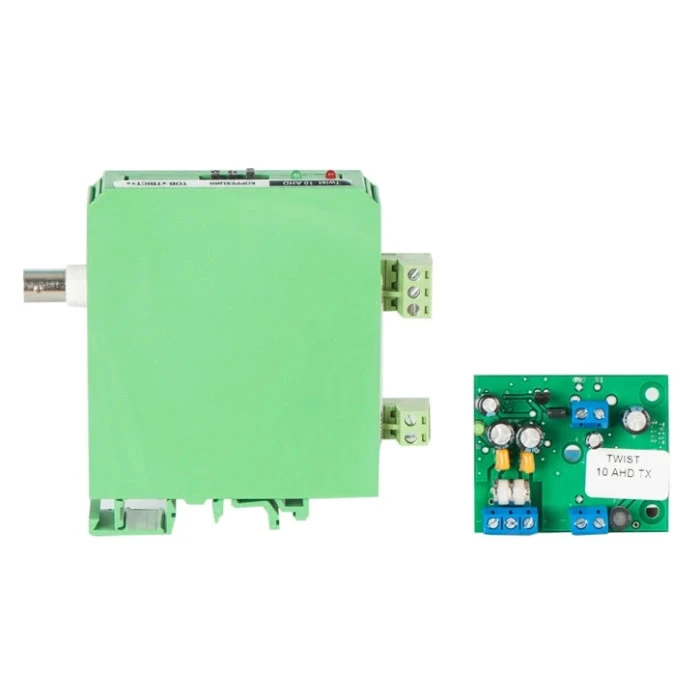

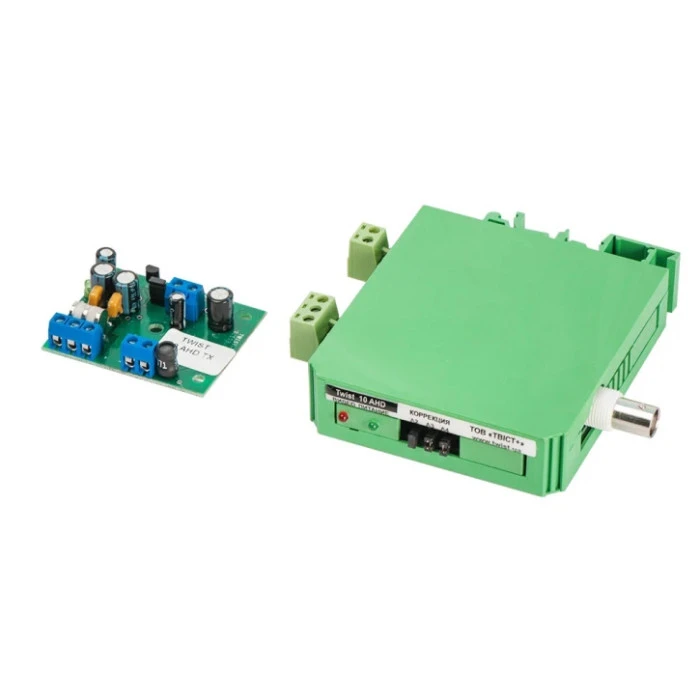

Комплект усилителей TWIST-10-AHD Twist 13752

Описание Комплект усилителей TWIST-10-AHD Twist 13752

Принцип работы

Комплект усилителей TWIST 10 AHD (далее комплект) предназначен для передачи черно-белого и цветного композитного видеосигнала формата D1, 960H, AHD (720P) по витой паре UTP, FTP, SFTP, ТППеП и аналогичным на расстояние до 1000 м в зависимости от типа используемого.

Комплект имеет встроенную систему защиты со стороны линии связи от приведенных напряжений, вызванных электромагнитными импульсами высоких энергий. Питание кодера и декодера защищено от перегрузок, переполюсовки и импульсных помех самовосстанавливающимися элементами. Высокое подавление синфазного помехи и точное согласование с линией передачи позволяет выполнять многоканальную передачу видеосигналов (до 500м) от видеокамер и других источников видеосигналов по одному многопарному магистральному кабелю без взаимного воздействия каналов, используя необходимое число комплектов. Декодер содержит индикатор наличия видеосигнала в линии, дополнительный разъем BNC (опционально) для подключения второго видеомонитора или устройства видеорегистрации.

Функции и особенности

• Применяется для передачи видеосигнала в системах видеонаблюдения;
• Поддерживает работу с камерами высокого разрешения;
• предназначен для передачи черно-белого и цветного композитного видеосигнала формата D1, 960H, AHD (720P)
• Способен передать цветной сигнал по витой паре UTP, FTP, SFTP, ТППеП и аналогичным на расстояние до 1000 м в зависимости от типа используемого кабеля.

Характеристики

• Питание комплекта стандартного исполнения:
  - Кодер: 11 – 24В DC;
  - декодер: 11 – 14В DC;
• Потребление комплекта стандартного исполнения
  - кодер: не более 45мА;
  - декодер: не более 50мА;
• Входное сопротивление (кодер/декодер): 75 0м;
• Номинальное входное/выходное напряжение видеосигнала: 1В;
• Диапазон рабочих частот: 15Гц – 12МГц;
• Неравномерность частотной характеристики во всем диапазоне (UTP CAT5E 305м): не более 3 дБ;
• Размеры
  - кодер: 56 х 46 х 20 мм;
  - декодер: 115 x 103 x 23 мм.

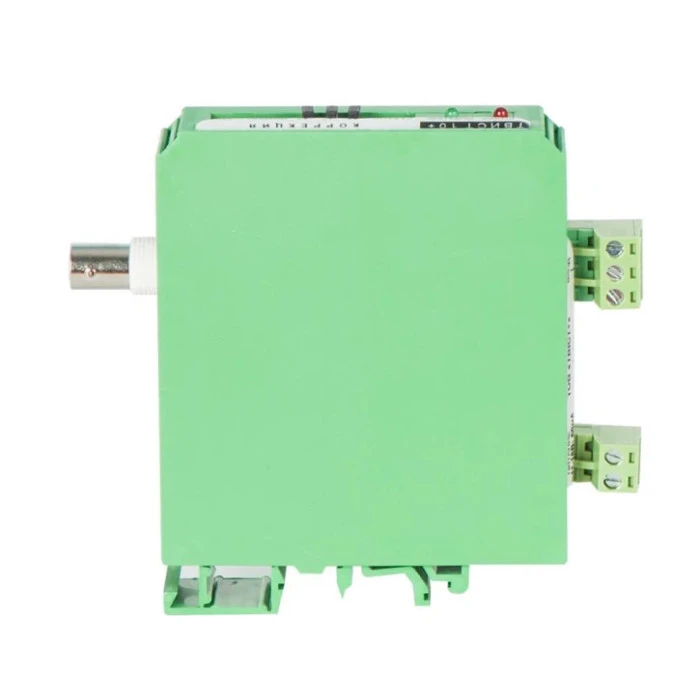

• Декодер поставляется в пластиковом корпусе для установки на DIN рейку.

Характеристики:
Диапазон рабочих температур
От -20 до +50°C
Рабочая влажность
До 90%
Размеры
56 х 46 х 20 мм (кодер)/115 x 103 x 23 мм (декодер)
Гарантия
12 мес.
