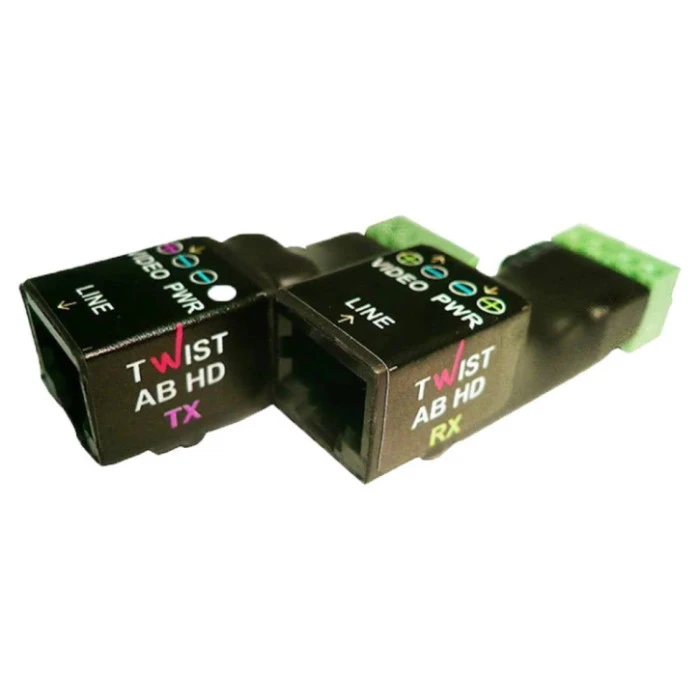

Комплект усилителей TWIST-AB HD Twist 14750

Описание Комплект усилителей TWIST-AB HD Twist 14750

Принцип работы

Комплект усилителей TWIST-AB HD используется для передачи черно-белых или цветных видеосигналов форматов D1, 960H, HDTVI, HDCVI, AHD и питания видеокамер (12 В/до 1 А) по кабелю витой пары UTP, FTP, SFTP, ТППЭП и аналогичного на расстояние до 200 м2.



Передатчики и приемники видеосигнала по витой паре используются для передачи видеоданных на расстоянии. Обычно для не больших расстояний используются пассивные приемники и передатчики, для больших активны. В активных применимых схемотехниках направлена на усиление передачи и приема сигнала. Передатчики и приемники часто работают в паре и могут комбинироваться в зависимости от задач, поставленных перед системой видеонаблюдения. Более совершенные устройства употребляют сложные методы передачи сигнала, включающие методы помехозащищенности. Благодаря активным приемникам и передатчикам также компенсируются помехи вызванные наводками по цепи питания. При правильной настройке в некоторых случаях можно получить очень высокие показатели качества сигнала даже при передаче его на большие расстояния.

Функции и особенности

• Поддерживает работу с телекамерами с высоким разрешением;


• Используется для передачи черно-белых или цветных видеосигналов форматов D1, 960H, HDTVI, HDCVI, AHD и питания видеокамер (12 В/до 1 А) по кабелю витой пары UTP, FTP, SFTP, ТППЭП и аналогичного на расстояние до 200 м.

Характеристики

• Количество каналов передачи данных: 1;


• Питание (напряжение/ток потребления) кодер/декодер: 12-14В/30мА/34мА DC;


• Диапазон рабочих частот: 15 Гц – 40 МГц;


• Неравномерность частотной характеристики (15 Гц – 40 МГц, дальность 100 м, UT P CAT5E): не более 3 дБ;


• наличие защиты от перенапряжений в линии видеосигнала;


• наличие защиты от обратной полярности (переполюсовки) питания;


• Максимальная дальность передачи видеосигнала для кабеля UTP CAT5E 4x2x0.5:

  - в HD форматах TVI/CVI/AHD: 120 м/200 м/250 м

  - фораты D1, 960H: 200 м;


• Размеры (с надетыми клеммниками под кабель)

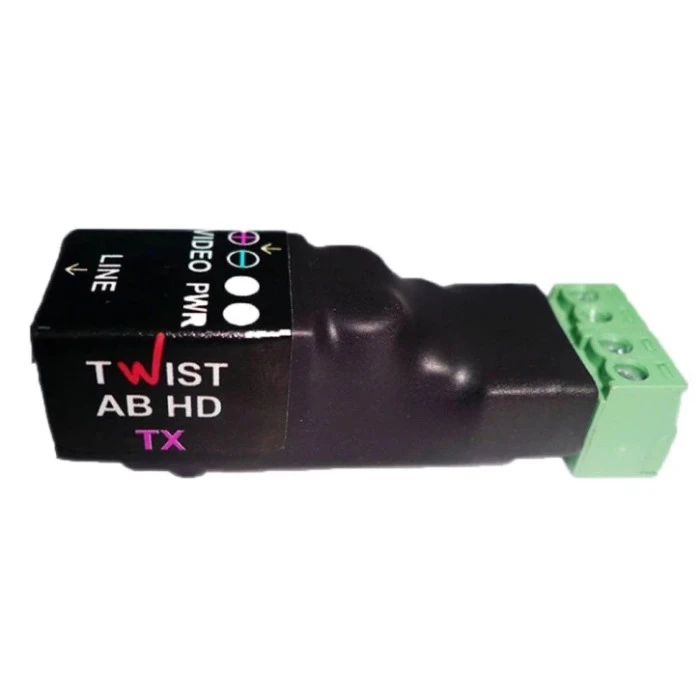

  - кодер TWIST-AB HD TX: 54 x 17 x 18 мм;

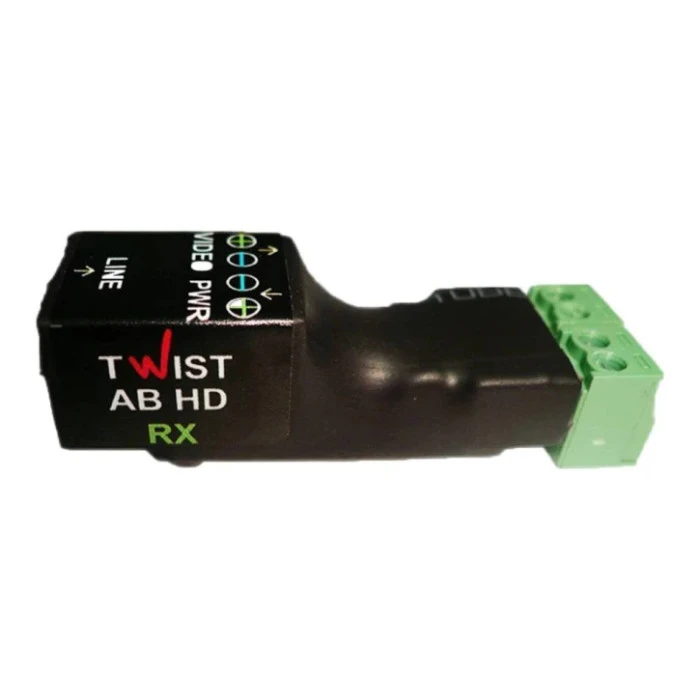

  - декодер TWIST-AB HD RX: 53 x 17 x 18 мм;


• Вес комплекта: 25 г.
