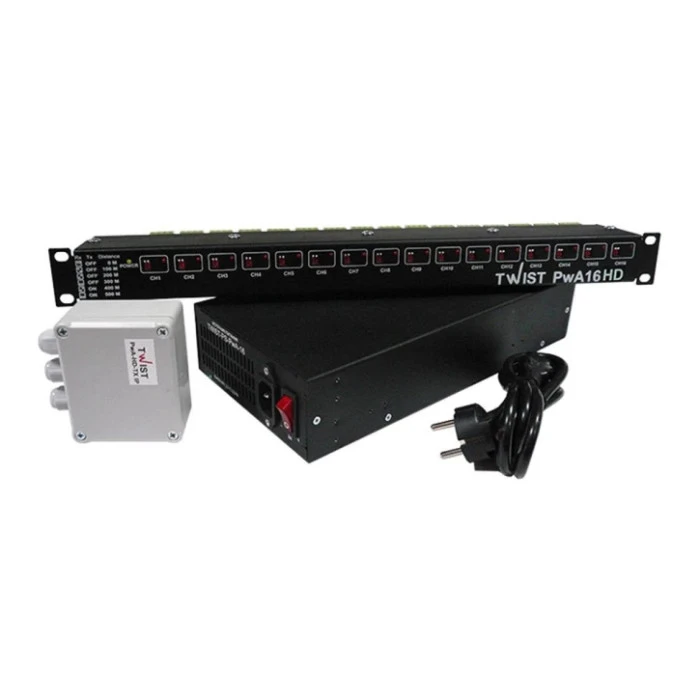

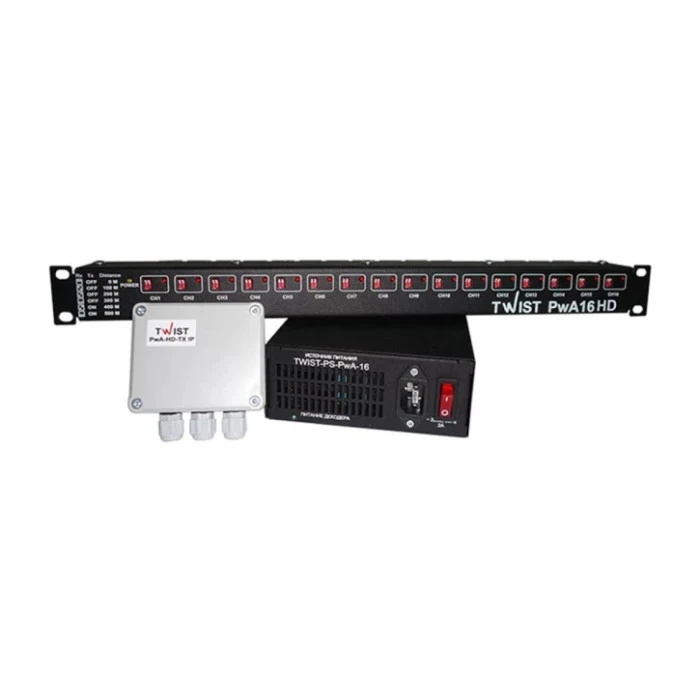

Комплект усилителей TWIST-PwA-16-HD Twist 13757

Описание Комплект усилителей TWIST-PwA-16-HD Twist 13757

Принцип работы

Активный, 16 каналов, для форматов D1, 960H, TVI, CVI, AHD, передача по витой паре до 500м.

Шестнадцатиканальный комплект усилителей для передачи видеосигнала TWIST PwA16-HD использует технологию PwA для передачи шестнадцати черно-белых или цветных композитных видеосигналов формата D1, 960H, HD TVI, HD CVI, AHD и питания видеокамер по кабелю витой пары UTP, FTP. 500м. Технология PwA позволяет передавать питание для удаленных видеокамер по свободным витым парам в одном многопарном кабеле, рядом с изображением. Комплект имеет встроенную систему защиты со стороны линии связи от приведенных напряжений, вызванных электромагнитными импульсами высоких энергий.

Функции и особенности

• Применяется для передачи видеосигнала в системах видеонаблюдения;
• Поддерживает работу с камерами высокого разрешения;
• Предназначено для передачи композитного видеосигнала формата D1, 960H, HD TVI, HD CVI, AHD;
• Используется для передачи видеосигнала и питания видеокамер по кабелю витой пары UTP, FTP, SFTP и аналогичным на расстояние до 500м.

Характеристики

• Количество каналов передачи данных: 16;
• Количество композитных BNC выходов: 16;
• Напряжение питания комплекта: ~180-250 В, 50 Гц;
• Номинальная мощность потребления комплекта от сети ~ 220В, 50 Гц (16 камер 12В/1А, дальность 150м): 400Вт
• Номинальное входное/выходное напряжение видеосигнала: 1В;
• Входное/исходное сопротивление (кодер/декодер): 75 Ом
• Диапазон рабочих частот (неравномерность частотной характеристики 3 дБ UTP CAT5E 305м): 15 Гц – 40 МГц;
• неравномерность частотной характеристики: не более 3 дБ;
• Допустимый импульсный 10/1000 мкс ток разряда в линии передачи видеосигнала (кодер/декодер): 57 А;
• Выходное напряжение питания (камеры) постоянного тока/ток на выходе кодера: ( 12 +/- 5%) В/0-0.1 А DC;
• Защита от перегрузки по току кодера (короткое замыкание), от перегрузки по току декодера (>11 А), от перегрева (кодер/декодер), от перенапряжений по входу (декодер);
• Размеры
  Источник питания TWIST-PS-PwA16-HD: 275 x 155 x 56 мм;
  Плата кодера TWIST PwA-HD TX (для установки в гермобоксе): 65 x 53 x 34 мм;
  Кодер TWIST PwA-HD TX IP (брызгозащищенное исполнение): 96 x 89 x 43 мм;

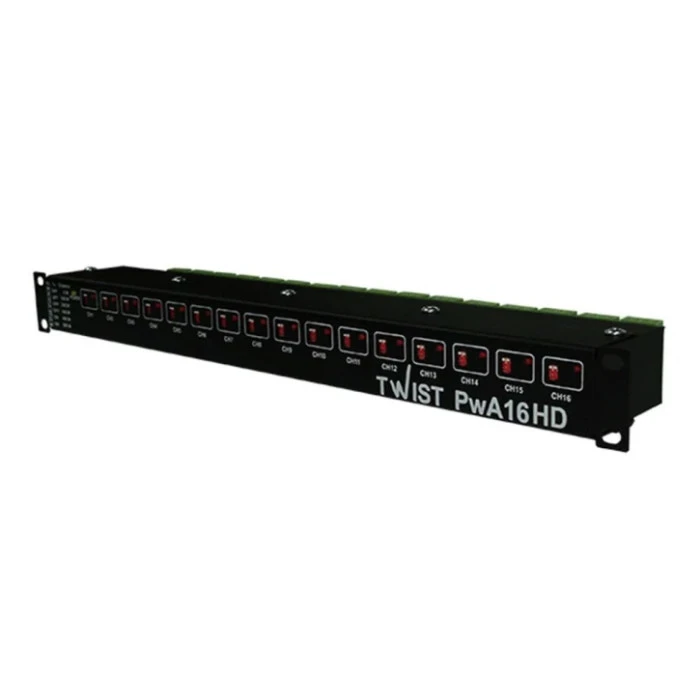

  Декодер TWIST-PwA16-HD RX: 85 x 480 x 44 мм.

Характеристики:
Диапазон рабочих температур
От -20 до +50°C
Рабочая влажность
До 90%
Размеры
96 x 89 x 43 мм (кодер)/85 x 480 x 44 мм (декодер)/65 x 53 x 34 мм (плата кодера)/275 x 155 x 56 мм (источник питания)
Гарантия
12 мес.
