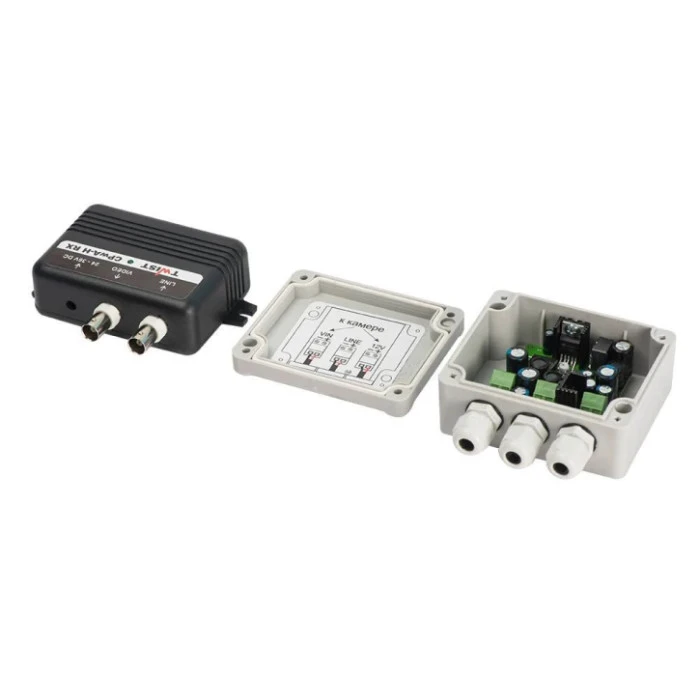

Комплект усилителей TWIST CPwA-H Twist 14933

Описание Комплект усилителей TWIST CPwA-H Twist 14933

Принцип работы

Комплекты TWIST CPwA используют технологию PwA для передачи композитного видеосигнала формата D1, 960H, HD TVI, HD CVI, AHD и питания видеокамер по коаксиальному кабелю на расстояние до 500м. Технология PwA позволяет передавать питание для удаленных видеокамер в одном кабеле и изображениям. Комплект обладает встроенной системой защиты со стороны линии связи от перенапряжений.

Одноканальный, питание вместе с видео с коаксиалом для камер 12В/0.5А, все аналоговые и HD форматы.

Функции и особенности

• Применяется для передачи видеосигнала в системах видеонаблюдения;
• Поддерживает работу с камерами высокого разрешения;
• Предназначено для передачи композитного видеосигнала формата D1, 960H, HD TVI, HD CVI, AHD;
• Используется для передачи видеосигнала и питания видеокамер по коаксиальному кабелю на расстояние до 500м.

Характеристики

• Количество каналов передачи данных: 1;
• Напряжение питания: 24-36 В DC;
• Потребление комплекта стандартного исполнения;
• CPwA-H (режим включения/устойчивый режим): 1 А/0.02 А*;
• Номинальное входное напряжение видеосигнала: (1+/- 10%) В;
• Ослабление видеосигнала в пределах: 1.5 дБ;
• Диапазон рабочих частот: 15 Гц – 50 МГц;
• Неравномерность частотной характеристики: не более 3 дБ;
• Допустимый импульсный 10/1000 мкс ток разряда в линии передачи видеосигнала (кодер/декодер): 57 А;
• Выходное напряжение питания (камеры) постоянного тока/ток на выходе кодера: (12 +/- 5%) В/0-0.5 А DC;
• Защита от перегрузки по току
  - кодер: короткое замыкание
  - декодер: >0.5 А;
• Время включения после подачи: не более 5 с;
• Размеры
  Плата кодера TWIST CPwA TX: 65 x 53 x 25 мм

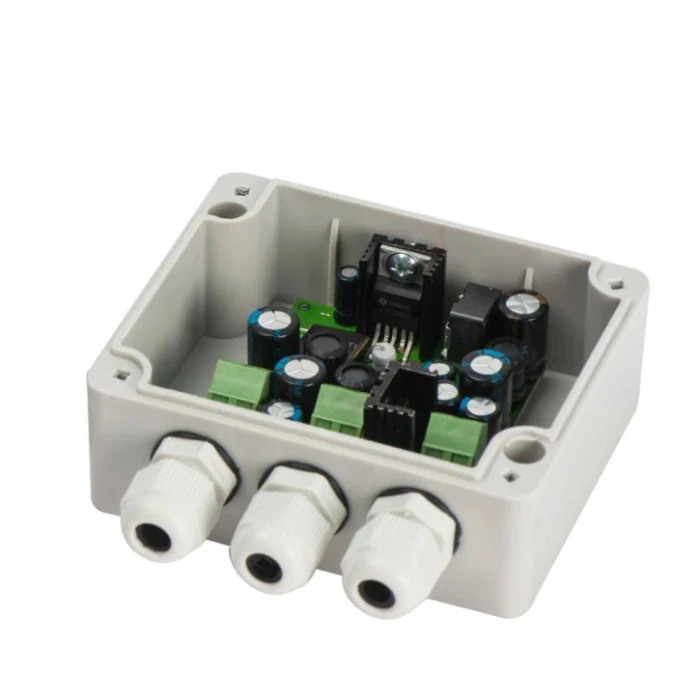

  Кодер TWIST CPwA TX IP (брызгозащищенное исполнение IP66): 96 x 89 x 43 мм

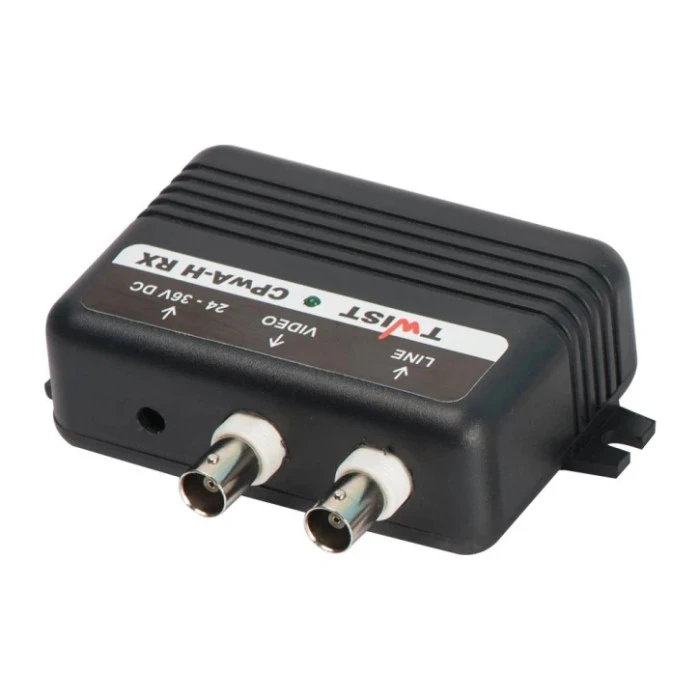

  Декодер TWIST CPwA-L RX, CPwA-H RX: 106 x 82 x 33 мм.

Характеристики:
Диапазон рабочих температур
От -20 до +50°C
Рабочая влажность
До 90%
Размеры
56 х 46 х 20 мм (кодер)/115 x 103 x 23 мм (декодер)
Гарантия
12 мес.
