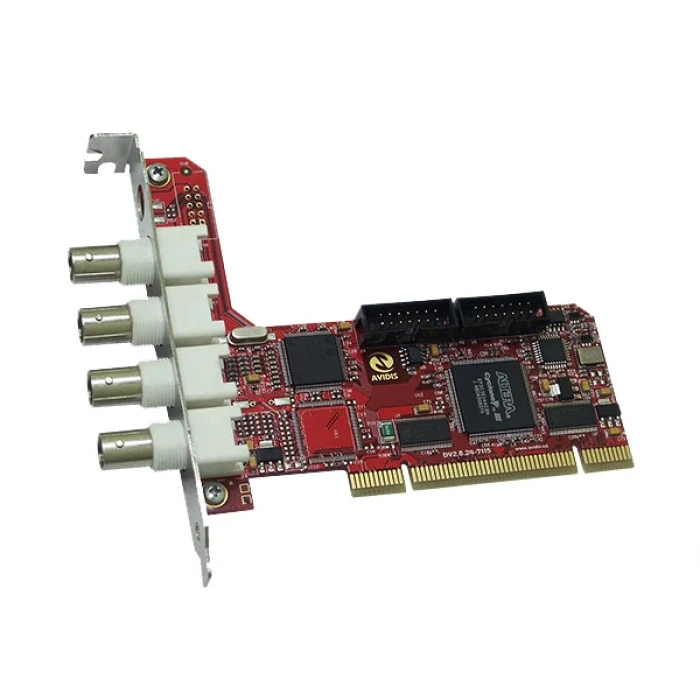

Плата видеозахвата Spotter 1.4

Описание Плата видеозахвата Spotter 1.4

Принцип работы

Плата видеозахвата используется для построения системы видеонаблюдения на базе персонального компьютера. Плата видеозахвата устанавливается в PCI слот ПК. Камеры подключаются с помощью кабелей к плате. Камеры передают видео по кабелям в плату, плата оцифровывает видео, выводит на монитор и записывает при необходимости на жесткий диск ПК.

Функции и особенности

• Записывает видео из 4-х камер;
• Устанавливается в PCI слот ПК;
• Скорость записи зависит от количества записываемых камер;
• При записи 1й камеры скорость составляет 25 к/с в разрешении 720*576;
• При записи 2/3/4-х камер в разрешении 720*288 скорость составляет 8/6/5 к/с;
• При записи 2/3/4-х камер в разрешении 720*576 скорость составляет 6,4/4,8/4 к/с;
• Запись видео осуществляется на винчестер (жесткий диск) ПК;

Видеомониторинг

• Плата видеозахвата поддерживает многозадачность: может одновременно вес и запись, выводить изображение на экран и показывать записанное видео;
• возможность выбрать шаблон расположения изображения с камер на экране;
• Одновременный просмотр от 1 до 4 видеокамер на мониторе;
• Благодаря настройке прав доступа можно вести запись со всех камер, но при этом выводить на экран изображения только с определенных камер;
• Применение "Drag&Drop" технологии для быстрого изменения расположения камер на экране;
• Возможность просматривать видео как в полноэкранном режиме, так и в минимизированном окне, распол женился поверх других окон. Использование минимизированного окна позволяет вести видеонаблюдение и одновременно работать с другими приложениями;
• Плата может вести запись незаметно для пользователя ПК;
• Для каждой камеры предусмотрено удобное мини-меню. С помощью одного клика можно включить/выключить камеру, детекцию движения, запись;
• Можно задать имя и формат изображения индивидуально для каждой камеры;
• Можно настроить яркость, контрастность и цветность индивидуально для каждой камеры;
• В зависимости от режима (наблюдение/запись/запись по детектору/наличие сигнала) контура окон выводят видео окрашиваемые в разные цвета;
• Скорости обработки, наблюдения и записи можно отобразить индивидуально для каждой камеры;
• Возможность вывести изображение из камеры во весь экран одним щелчком мыши;
• Система позволяет увеличить интересующий Вас видеофрагмент с помощью функции цифрового увеличения;
• Возможно р гулировать скорость отображения индивидуально по каждой камере;
• Возможно оперативно просматривать архив непосредственно в окне камеры;

аудиомониторинга

• 2 встроенных аудиоканала;
• Увеличить количество аудиоканалов до 8 Вы можете при подключении к плате модуля DAMm 1.6. Модуль подключается к плате, не занимает слоты ПК;
• Прослушивание в реальном времени одного из подключенных аудиоканалов;
• Визуальный просмотр информации от 1 до 6 аудиоканалов в виде частотных и временных диаграмм;
• Управление аудиомониторинга осуществляется с помощью удобного контекстно-меню, выпадающего в окне для каждого аудиоканала. Включить/выключить канал, детектор и запись можно одним щелчком мыши;
• Возможность задать имя и формат аудио индивидуально для каждого аудиоканала;
• Возможность регулировать как общую громкость, так и усиление для каждого канала;

Запись видео- и аудиоинформации

• Запись видео может быть активирована по ряду событий:

а) по видеодетектору движения; б) по активации аудиоканала; в) по пользовательской команде; г) о событиях системы, в том числе и по расписанию; д) без событий, непрерывная запись;

• При активации записи видео система автоматически сохраняет видео которое было записано перед событием;
• При заполнении дискового постранства новые данные перезаписываются вместо старых;
• Скорость записи настраивается индивидуально по каждой камере;
• Степень компрессии настраивается индивидуально по каждой камере и аудиоканалам;
• Настройка приоритета записи для выделения наиболее важных каналов;
• возможность создавать архив на нескольких логических дисках;
• возможность создавать множество независимых архивов с индивидуальными параметрами;
• Запись видео- и аудио производится по времени для возможности дальнейшего синхронного воспроизведения нескольких видеокамер, а также видеокамер совместно с любым аудиоканалом;

Программная детекция движения

• Настройка детектора по контрастности и размеру объекта;
• Возможность звукового сопровождения срабатываний детектора движения;
• Использование временных и пространственных фильтров позволяет производить фильтрацию шумов при записи и линии передачи и избегать ошибочных срабатываний;
• Удобная и гибкая настройка зон детекции;
• Детекция звуковой активности;
• Программируемые реакции истема на срабатывание детекторов;

Видеоархив

• Одновременное воспроизведение от 1 до 4 видео- и 1 аудиоканалы;
• Для каждого пользователя можно настроить список камер, доступных для просмотра. Недоступные камеры не будут выводиться для данного пользователя;
• Наглядное отображение накопленной в видеоархиве информации:

а) в виде календаря с подсветкой дней, в которых производилась запись б) в виде временной диаграммы на шкале. Моменты, в которые производилась запись, подсвечиваются

• Возможность выбрать интересующее время посредством ввода времени с точностью до миллисекунды или выбора мышью временного промежутка;
• Для навигации по архиву используются две шкалы – суточная и часовая. В зависимости от скорости перемещения по ним, можно просматривать видео с разной скоростью. Обе шкалы полностью синхронизированы между собой;
• Система автоматически подсвечивает фон «двойной шкалы», для наглядной смены режимов день и ночь. Подсветка производится по рабочему времени или по световому дню исходя из абсолютных координат объекта (широта/долгота). Варианты работы и параметры настраиваются пользователем;
• Доступные классические режимы воспроизведения: в реальном времени, замедленный, учащенный, вперед/назад, покадровый вперед/назад, пауза;
• Работа с множеством разных архивов, в том числе и сетевых;
• Быстрое переключение между архивами или одновременная загрузка и синхронизация данных из нескольких архивов;
• Полноценная работа с удаленными архивами по сети. Работа проходит по специальным протоколам, позволяющим получить доступ к архиву без открытия общего доступа к папкам видеоархива. Это существенно увеличивает сохранность работы с сетевыми архивами;
• Улучшение изображений с использованием цифровых фильтров;
• Цифровое увеличение интересующих фрагментов видео;
• Вывод изображений на принтер непосредственно из интерфейса системы;
• Экспорт кадра в .bmp или .jpg формат;
• Экспорт видеопоследовательности в .avi формат синхронно с выбранным аудиоканалом;
• Экспорт видеопоследовательности от нескольких видеокамер, расположенных в виде любого шаблона мультиэкрана в один .avi файл синхронно с выбранным аудиок аналой;
• Экспорт записанных аудио в формате .wav;
• Экспорт видеоархива во внутреннем формате со всей служебной информацией;
• Запись экспортируемых данных на CD и DVD диски непосредственно из интерфейса системы;
• Возможность просмотра на любом компьютере экспортированных и сетевых видеоархивов во внутреннем формате с использованием всех функциональных возможностей. ПО просмотра архива является бесплатным;
• Возможность удалена бежать фрагментов из архива (при обладании соответствующими правами доступа);
• Возможность просмотра тревожных событий синхронно с соответствующими видеоданными;

Сетевые возможности

• дистанционное использование системы видеонаблюдения через сеть;
• неограниченное количество бесплатных сетевых рабочих мест;
• Настройка параметров принятого видеопотока (количество кадров в секунду, качество изображения и др.) на каждом удаленном соединении;
• Ограничение доступа к системе сетевых юзеров с помощью разграничения прав юзеров;
• отображение информации о текущем сетевом потоке;
• возможность доступа к системе через броузер;

Подсистема событий и реакций

• Гибкая настройка работы системы. Возможность обработки множества разных событий:

а) событий от видеокамер и аудиоканалов: пропажа сигнала, видеодетекции, звуковая активность; б) событий от внешних датчиков; в) событий от ядра системы и действий пользователя; г) временные события, в том числе и изменение светового дня исходя из абсолютных координат объекта (широта/долгота).

• Возможность использования различных реакций на вышеперечисленные события:

а) видео- и аудиозапись по любым каналам с настроенными параметрами; б) управление исполнительными устройствами; в) звуковые и текстовые оповещения оператора; г) отправка e-mail и sms сообщений; д) возможность активации нескольких реакций на одно событие.

Работа с внешними устройствами

• Работа с внешними устройствами доступна при подключении к плате модуля SB 5.1.1. Модуль подключается к плате, слоты ПК не используются;
• Модуль SB 5.1.1 оснащен 6 входами для датчиков, и 1-н релейный выход для подключения исполнительных устройств;

Права доступа к системе

• Гибкая настройка возможностей каждого пользователя системы;
• Разрешение/запрет доступа к следующим функциям:

а) доступ к записи/наблюдению, изменение настроек, просмотр и настройки индивидуально для каждой камеры; б) доступ к архиву, изменение настроек, просмотр записей индивидуально для каждой камеры. в) Доступ к основным подсистемам: конфигуратор архивов, конфигуратор пользователей, журнал событий, подсистема событий/реакций.

Дополнительные возможности системы

• Различные варианты запуска системы: развернутый, на панель задач, в трей, в скрытом режиме (программа не видна для пользователей ПК). Опциональный автозапуск системы;
• Восстановление предыдущего состояния системы после сбоя питания: перезагрузка с автоматическим запуском, самотестированием системы и проверкой целостности видеоархива;
• Автоматическая перезагрузка ПК при сбоях в работе системы;
• Настраиваемый журнал ведения событий (события от видеокамер, аудиоканалов и внешних датчиков, событий от ядра системы и пользовательских действий);
• Возможность импорта/экспорта настроек и конфигурации системы;

Характеристики:
